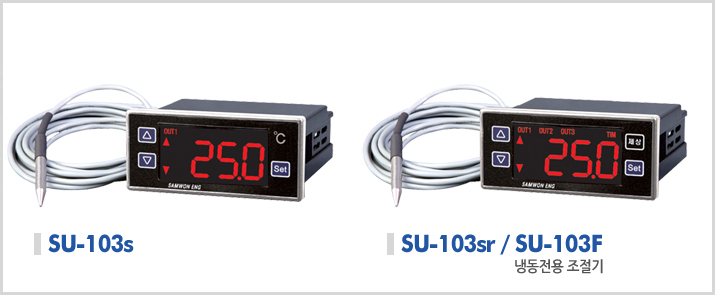

모델명 SU-103s     SU-103sr     SU-103F
센서 써미스트 써미스트 써미스트
측정범위 -40.0~99.9 -40.0~99.9 -40.0~99.9
센서 유,무 센서부착 센서부착 센서부착
정도 F.S 0.3% F.S 0.3% F.S 0.3%
표시단위 표시단위단위씩 표시기능과 1단위씩 표시기능 선택 가능
전 원
  • 기본사양 : AC100~240V(허용전압변동률 +10%)
  • 선택사양 : DC12V, DC24V

출력1 | OUT1
  • 기본사양 : 릴레이출력(AC250/5A, DC12V, A, B접점), 냉각제어, 가열제어 전환가능, ON/OFF제어, 비례제어 전환가능
  • 선택사양 : SSR출력(DC12V)

출력2 | OUT2
  • 기본사양 : 릴레이출력(AC250/2A, DC12V, A, B접점), 냉각제어, 가열제어 전환가능, ON/OFF타이머로 전환가능(제상타이머)
    OUT1과 개별셋팅가능 (예) SV1:25.0 SV2:50.0 OUT1:가열 OUT2:냉각 (SU-103s는 OUT2가 없음)
  • 선택사양 : SSR출력(DC12V) 는 가 없음

출력3 | OUT3
  • 냉동COMP의 냉각팬 제어(SU-103s,SU-103sr은 OUT3가 없음)

릴레이 수명
  • 기계적 부하 : 약 100만회 이상(무 부하)
  • 전기적 부하 : 30만회(정격 부하)

특 징
  • 필터링기능 : 센서선과 전원선로가 묶여있을 경우 숫자가 흔들리는 현상이 일어날 수 있는데 필터링값으로 이를 완화시킬 수 있음
  • 입력센서 보정기능 : 센서선이 길어지거나 노후가 되면 검출값이 오차가 생길 수 있는데 이를 보정하는 기능
  • 설정범위 제한기능
  • LOC기능 : 설비자 외에는 세부설정을 수정하지 못하도록 잠금
  • OUT2를 타이머로 전환시켜 제상타이머로 사용가능
  • COMP와 제상이 연동되어서 작동 및 개별작동 설정가능
  • 제상위험온도 설정기능 : 제상가동 중 위험온도 보다 냉동실내 온도가 높게 되면 제상 정지 후 COMP가동 기능

사이즈
  • 외곽사이즈 : 가로 76mm×세로 34mm
  • 판넬사이즈 : 가로 70mm×세로 28mm
